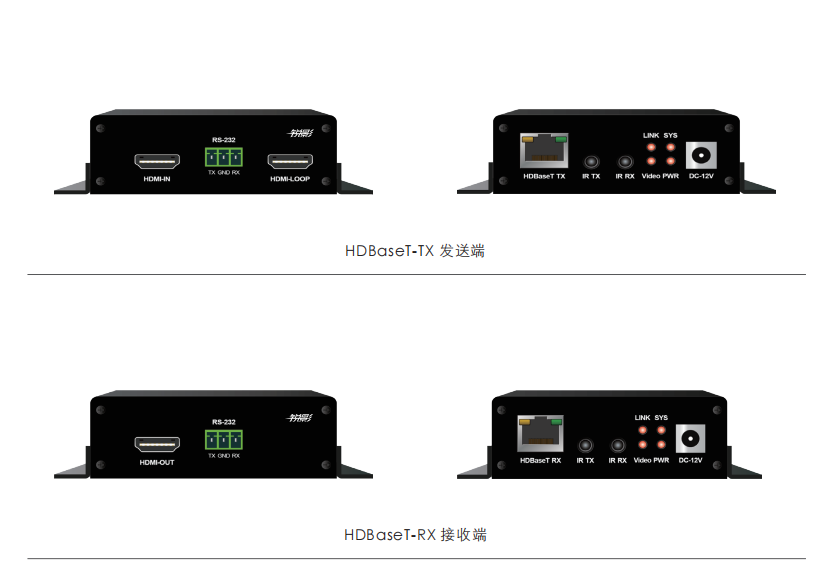

HDBaseT雙絞線收發器
產品概述
Product Description
TT系列 HDBaseT雙絞線收發器可以通過單根 CATx 電纜將 HDMI、雙向控制信號 ( 包括 RS232 和 IR) 遠距 離傳送至 100m （230'），同時支持音頻加嵌。它為延長來自 HDMI 設備的數字視頻信號提供了一種經濟有效的方式。它支持分辨率高達 4K 的視頻信號，包括 1920x1080P@60Hz深色和3D視頻；支持雙向 POC 供電且支持 POC 手動開關，靈活方便現場施工環境；TT系列 HDBaseT 雙絞線收發器可以應用 HDBaseT 技術，對 HDMI 信號進行傳輸，并支持高達12 位的色深、CEC 直通和內嵌的高清無損音頻格式。此外，它通過獨有的 HDMI、DDC 、EMULATION* 前置信號處理技術大幅減少視頻信號不兼容的問題，在信號源與顯示設備之間保持持續的 EDID和HDCP的DDC 通信，確保了設備間最佳的穩定性和持續的信號傳輸。
產品特性
Product Features
● 采用 HDBaseT Lite 技術
● 支持 HDMI 輸入環出
● 支持 HDMI1.4 標準
● 符合 HDCP1.4 標準
● 視頻最大分辨率支持 4Kx2K@30Hz
● 數據帶寬達到 10.2Gbps
● 支持雙向 IR 和 RS232 控制功能
● 4Kx2K@30Hz 分辨率使用 CAT6a/CAT7 網線傳輸距離可達 100 米
● 1920x1080P@60Hz 分辨率使用 CAT5e/CAT6 網線傳輸距離可達 70m

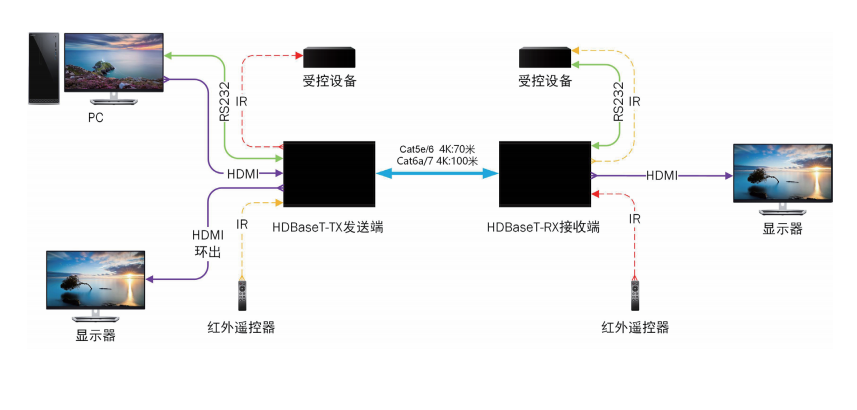

設備連接圖
Equipment connection diagram
