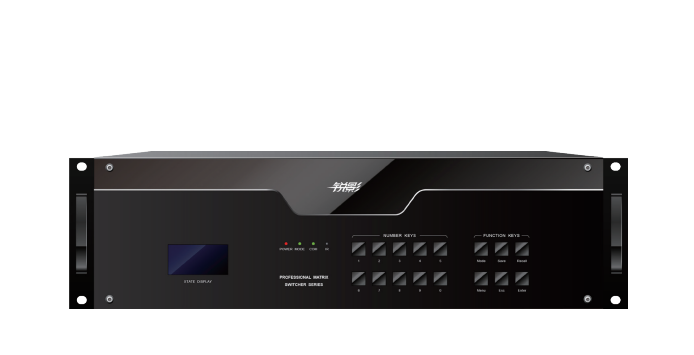

DVI數字矩陣切換器
產品概述
Product Description
DVI數字矩陣切換器，計算機數字信號（以下簡稱 DVI 信號）進行交叉切換和分配數字矩陣開關設備。它可同時將多路 DVI 輸入信號分別切換到任何一個或多個輸出通道上。該設備具有斷電現場保護功能保存設備關機前的工作狀態；輸入端自動均衡設計，為距離較遠的 DVI 信號源或衰減的 DVI 信號源提供自動補 償，輸出端預加重驅動，使設備更具長距離的驅動能力；輸入、輸出端雙重ESD保護，增強防靜電破壞能力；內部大容量冗余電源，雙滾珠風扇散熱器設計，設備7×24小時長時間連續穩定工作；具備與計算機聯機使用的 RS-232 通訊接口，并提供通訊協議和演示程序，可以方便于遠端控制設備（如個人電腦、快思聰中央控制系 統、AMX 中央控制系統等）對數字矩陣系統進行控制。 本產品廣泛應用于各類場合，如：廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場合。
產品特性
Product Features
●電信級專業數字矩陣芯片 3.2Gbp(MAX 6.5Gbp) 帶寬；
● 切換狀態液晶顯示 ( 選配 3.2 寸 /7 寸彩色觸摸屏 )，可以從顯示屏上直接看到當前的切換狀態；
● 輸入端均衡距離≧ 10m/22AWG(1920x1080@60Hz)，輸出驅動距≧ 15m/22AWG(1920x1080P@60Hz)；
● 采用高速數字交換技術，完美解決串擾、重影與拖尾現象，100% 真實重現輸入信號的效果；
●支持輸入信號狀態監測，實時監測和顯示當前各輸入通道是否有效的信號接入；
●支持切換輸出通道切換狀態監測，實時監測輸出通道是否切換成功；
● 具有斷電現場保護功能，能保存設備關機前的切換工作狀態；
● 支持任意輸出顯示設備設置為輸入默認的 EDID(DDC) 參數 ( 隨機附帶 EDIE 讀寫編程工具 )，便于兼容非標顯示 設備正常顯示，并可支持 DVI 接口轉接為 HDMI 接口同步傳輸音頻信號；
● ESD 防靜電保護，內部大冗余電源，雙滾珠風扇散熱器設計，確保設備 7×24 小時連續工作；
● 面板、紅外遙控、RS-232、RS-485（選配）、NET 網絡控制（選配）能與第三方控制設備實現遠程控制和智能控制；
● 設備地址為 1-255，可同時 255 臺使用同一 COM 口級連控制；
● 面板按鍵采用歐母龍按鈕，按鍵壽命可達 100 萬次以上；
● 全功能紅外遙控器紅外遙控更加靈活方便（選配）；
● 30 組宏操作和預置調用、儲存功能，可以進行多個輸出或全部輸出的同時切換；
● Matrix 控制軟件，可控制數字矩陣切換、自動循環、定時切換等；
● 可機架安裝的標準 19 英寸機箱；
● 全鋁機箱，保證更好的抗干擾及電磁屏蔽兼容性。

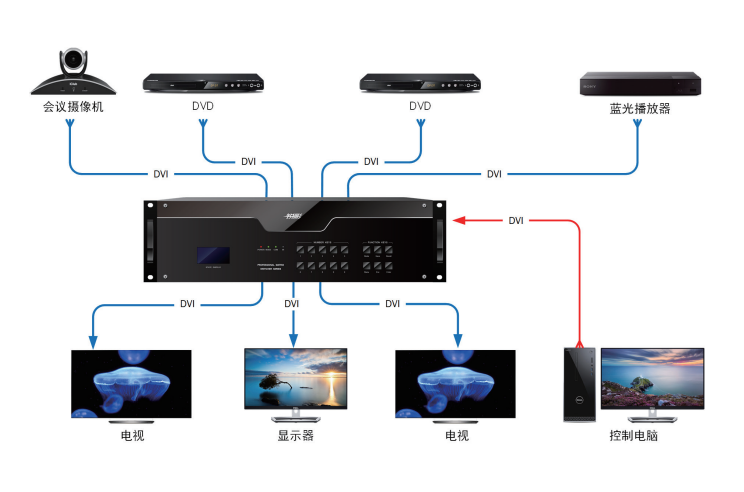

設備連接圖
Equipment connection diagram
